失乐园在线观看 I 日韩精品久久一区二区三区 I 国产福利影视 I 17婷婷久久www I 91青青草视频 I 国产激情一区 I sm成人免费看www软件 I 懂色av网站 I 国模私拍视频一区 I 91视频完整版 I 国产 中文 字幕 日韩 在线 I 欧美tv xtime I 国产偷在线 I 97超频在线观看 I 国产馆在线播放 I 成人av在线网站 I 99热香蕉 I 伊人色综合久久天天人手人婷

長期以來，水凝膠能在傷口界面處保持濕潤環境，吸收傷口滲出液，可充當微生物屏障并促進傷口愈合。在生理條件下原位形成的可注射水凝膠被認為是最有前途的傷口愈合材料。]然而，大多數可注射的水凝膠受到相對較長的膠凝時間，這會導致聚合物從目標部位擴散，誘發傷口感染。除快速覆蓋傷口外，在溫和條件下換藥也很重要。因為在換藥期間進行常規切割或機械清創術可能導致新表皮剝離，從而導致傷口增大和愈合延遲。因此，需要更有效的交聯方法來開發快速凝膠化和溶解速率的可注射水凝膠。

長春應化所陳學思院士、肖春生副研究員基于2-甲酰基苯基硼酸（2-FPBA）開發了串聯動態共價鍵，包括由無催化的Knoevenagel縮合（CKC）反應和硼酸酯形成的動態C=C雙鍵，并以此構建按需溶解的可注射水凝膠（流程 1A）。通過將2-FPBA與氰基乙酸酯末端官能化的4臂PEG（4臂PEG-CA）、聚乙烯醇（PVA）混合制備水凝膠。由于串聯動態共價鍵，所得水凝膠是可注射的。在半胱氨酸存在下，水凝膠通過形成噻唑烷硼酸硼酸鹽（TzB）復合物而迅速溶解（方案 1B）。這種水凝膠可用作治療傷口的敷料，并實現了快速傷口閉合及按需溶解（方案 1C）。文章“Injectable Self‐Healing Hydrogel Wound Dressing with Cysteine‐Specific On‐Demand Dissolution Property Based on Tandem Dynamic Covalent Bonds”發表在《Advanced Functional Materials》上。

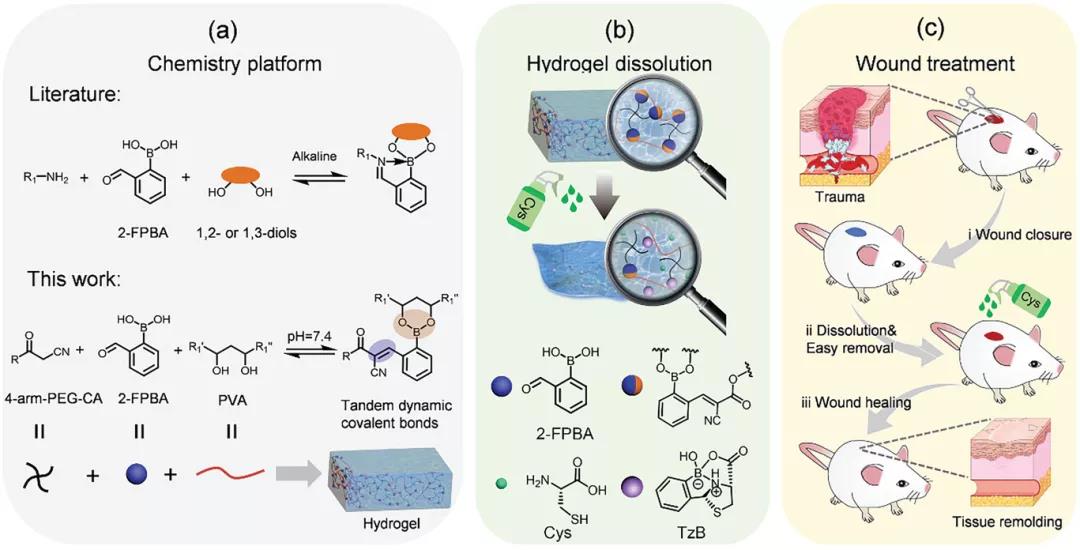

流程1，可注射自愈水凝膠的制備示意圖。A）2-FPBA與PVA和4-臂PEG-CA的反應制備水凝膠。B）暴露于PBS半胱氨酸溶液時，2-FBC水凝膠溶解。C）用作敷料時，2-FBC水凝膠可快速閉合傷口，并通過半胱氨酸按需溶解。結果與討論【2-FBC水凝膠的合成及溶解機制】作者首先測量UV-vis光譜證實半胱氨酸與2-FPBA之間反應的擬議機制，在300 nm處的新峰歸因于C=C雙鍵的形成，說明CKC反應的反應動力學；半胱氨酸會大大降低300和254 nm處的吸光度值，表明半胱氨酸可快速分解mPEG-CA-BA（圖 1C）。¹H NMR證實了mPEG-CA與2-FPBA反應形成了新綴合物mPEG-CA-BA及mPEG-CA-BA的解離（圖1D）。此外，反應物（mPEG-CA和2-FPBA）和產物（mPEG-CA-BA）共存，表明C=C雙鍵是動態共價鍵。ESI-MS及FTIR光譜證實了TzB配合物的形成（圖 1E- F）。這些結果表明，通過mPEG-CA與2-FPBA的綴合形成的動態C=C雙鍵可被半胱氨酸特異性解離。

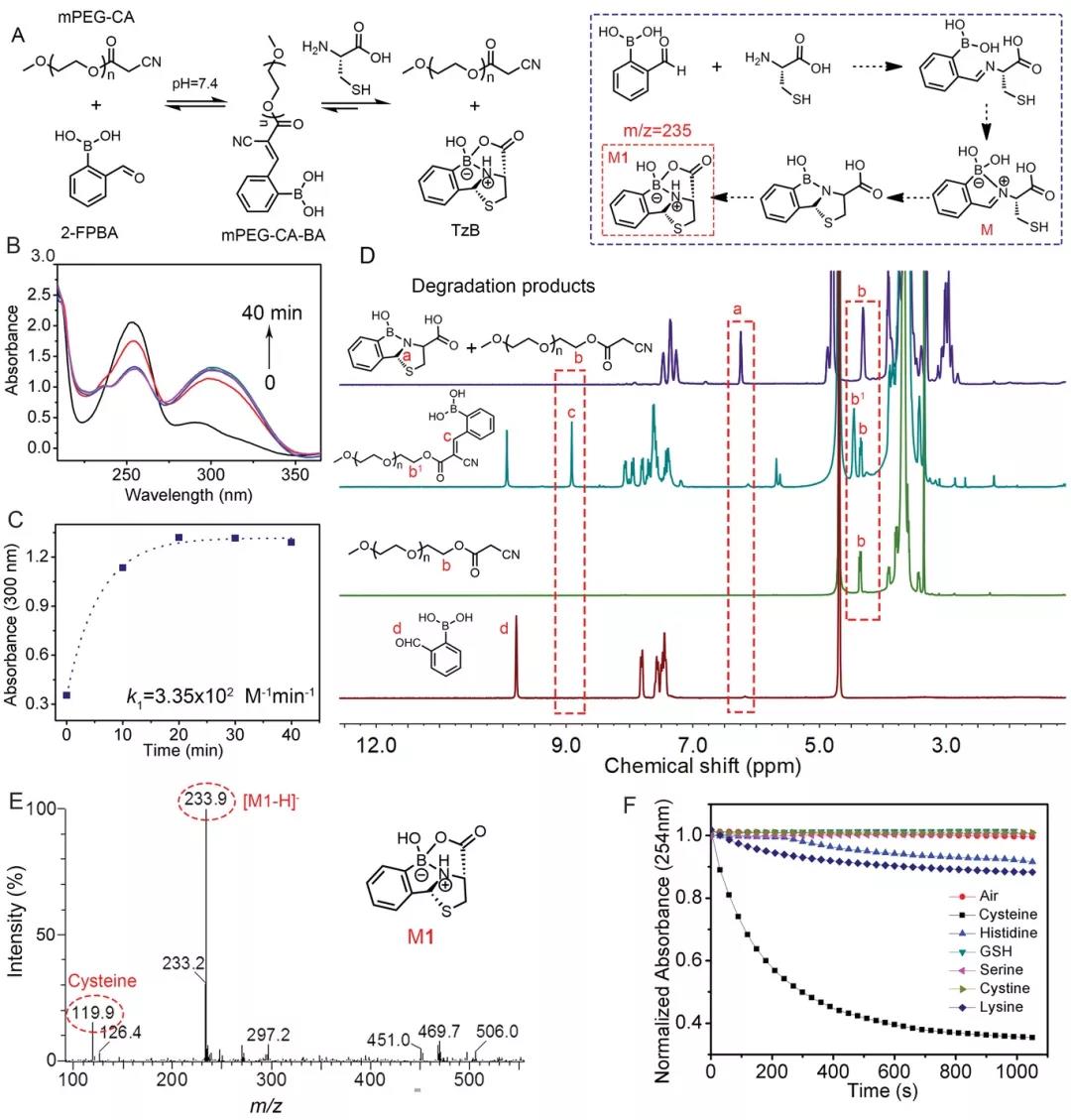

圖1， A）2-FPBA和mPEG-CA反應形成mPEG-CA-BA，半胱氨酸誘導mPEG-CA-BA的解離。B，C）mPEG-CA和2-FPBA在37°C時反應時，UV-vis吸收光譜。D）半胱氨酸處理10分鐘后2-FPBA，mPEG-CA，2-FPBA和mPEG-CA的混合物以及2-FPBA和mPEG-CA的混合物的¹ H NMR光譜.E）半胱氨酸處理10分鐘后2-FPBA和mPEG-CA混合物的ESI-MS光譜。F）在指定的小分子存在下，反應混合物中（2-FPBA）單體消失圖。【2-FBC水凝膠的凝膠化、注射性、和自愈能力】接下來，作者通過將4-臂PEG-CA聚合物、2-FPBA和PVA水溶液在pH 7.4的PBS溶液中混合來制備2-FBC水凝膠（圖 2A）。在10 s內形成水凝膠，且其儲能模量隨聚合物濃度的增加而增加（圖 2B）。水凝膠表現出剪切稀化和自修復的性能。當剪切應力超過1000 Pa時，G'低于G''，表明2‐FBC水凝膠網絡在高應力下破裂（圖2C）。當剪切速率從0.1增至100 s^-1時，水凝膠的粘度急劇降低，說明良好的剪切稀化特性（圖2D-2E）。水凝膠在500％應變時，G'立即降至0 Pa，水凝膠網絡被破壞；當應變轉變為1％時，其模量在幾秒鐘內完全恢復（圖2F）。水凝膠可以被提起并承受3.37 g的載荷（圖 2G）。這些結果證實了2-FBC水凝膠具有快速凝膠化，優異的注射性和有效的自愈能力，這有利于傷口的愈合。

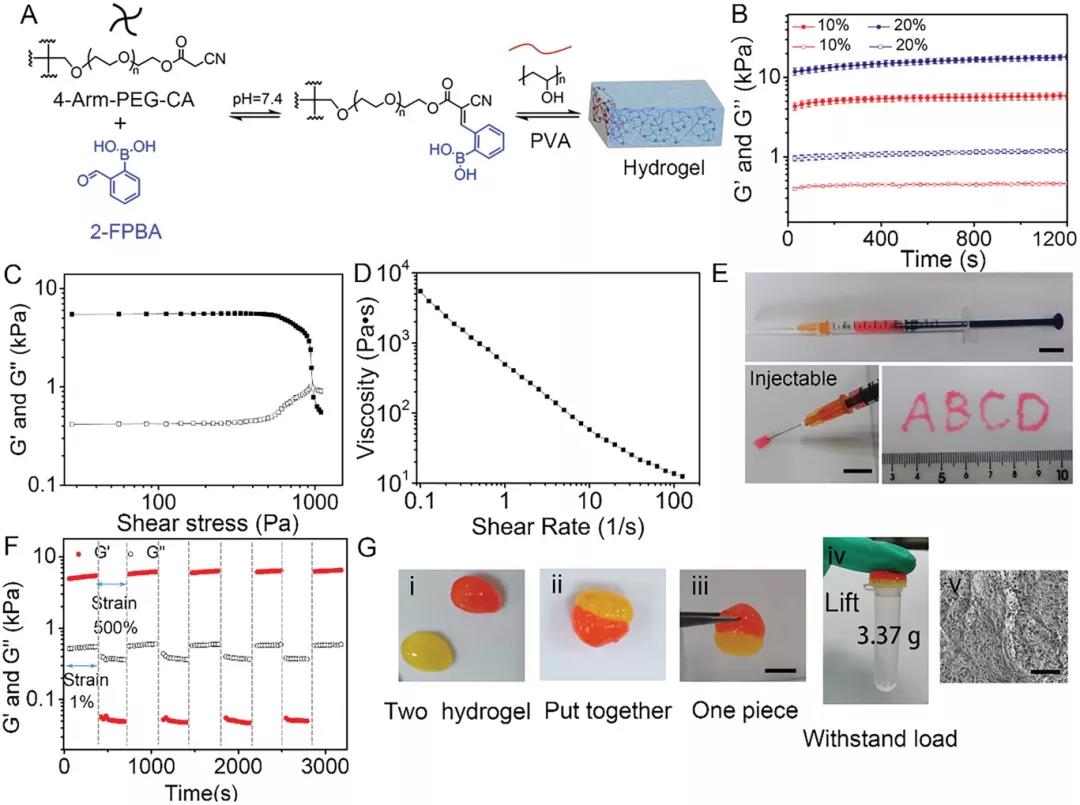

圖2,通過2-FPBA介導的三組分縮合制備可注射的自愈水凝膠并進行表征。A）由4臂PEG-CA，PVA和2-FPBA形成的水凝膠。B）在37°C下不同濃度下的2-FBC水凝膠的儲能模量（G）和損耗模量（Gʺ）。C）在37°C時10％2-FBC水凝膠的剪切應力掃描測試。D）10％2-FBC水凝膠的粘度。E）10％2-FBC水凝膠可注射性。F）在室溫下以1％和500％的交替應變評估10％2-FBC水凝膠的自愈能力。G）2-FBC水凝膠自愈過程。【半胱氨酸誘導2-FBC水凝膠溶解】半胱氨酸處理20分鐘后，2-FBC水凝膠完全溶解（圖 3B）。將半胱氨酸的濃度從0增加到0.2 M導致降解速率增加，溶解時間從1440減少至20分鐘。若加入葡萄糖可加速降解，這可能是由于葡萄糖誘導的串聯動態共價鍵中的硼酸酯鍵解離。SEM圖像顯示，溶液后，水凝膠的孔變得更小，更不規則，表明水凝膠網絡被破壞。接下來,作者研究了2-FBC水凝膠在皮膚表面上的按需溶解特性（圖 3H）。將2-FBC水凝膠注入豬皮膚，然后用半胱氨酸浸泡的紗布覆蓋一半的水凝膠。20分鐘后，被半胱氨酸浸透的紗布覆蓋的部分完全溶解。

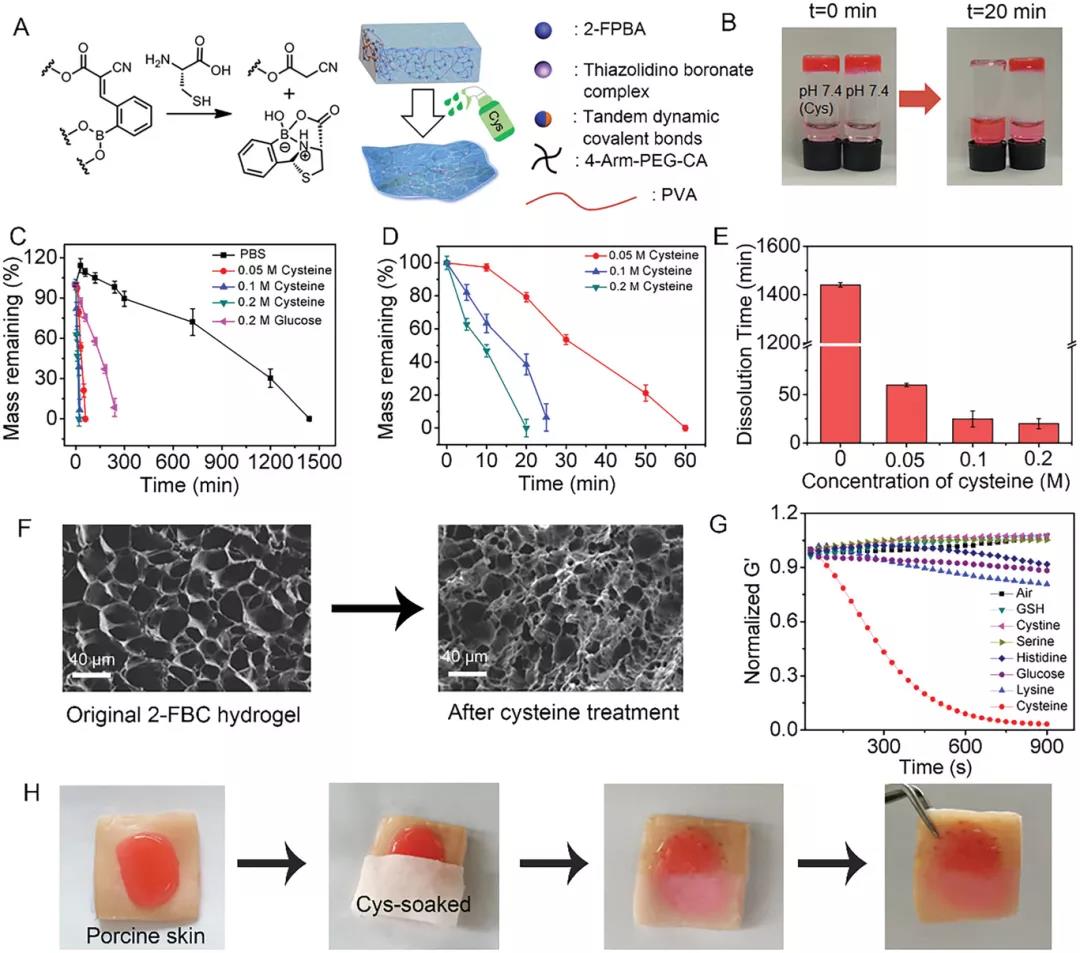

圖3，2-FBC水凝膠的按需溶解。A）2-FBC水凝膠溶解示意圖。B）用PBS（pH 7.4）或半胱氨酸（Cys）溶液（0.2 m，pH 7.4）處理20分鐘之前和之后的2-FBC水凝膠的圖像。C，D）PBS（pH 7.4），PBS（pH 7.4）+ 0.2 m葡萄糖和PBS（pH 7.4）+半胱氨酸中2-FBC水凝膠的降解。E）2-FBC水凝膠在含有不同濃度半胱氨酸的PBS（pH 7.4）中的溶解時間。F）用半胱氨酸（0.2 m）處理10分鐘之前和之后的2-FBC水凝膠的SEM圖像。G）暴露于生物分子（谷胱甘肽，胱氨酸，絲氨酸，組氨酸，葡萄糖，賴氨酸和半胱氨酸）溶液（pH 7.4）的模量變化。H）2-FBC水凝膠粘附在豬皮膚組織上，并按需溶解在半胱氨酸浸泡的紗布中。【2-FBC水凝膠促進傷口愈合】接下來，使用大鼠皮膚全層缺損模型評估2‐FBC水凝膠的傷口愈合效果。治療7天后，水凝膠治療的傷口閉合率達73.5％。在第15天，水凝膠治療組中未觀察到明顯的傷口。用半胱氨酸處理的傷口愈合效果更加歸因于半胱氨酸在換藥期間能減輕炎癥。此外，經水凝膠處理的傷口顯示較少的炎性細胞，這可能是由于水凝膠傷口敷料能夠將傷口與外部環境隔離的緣故。在治療第7天，所有水凝膠治療組均形成了上皮層，并在15天后，還觀察到更多的毛囊和皮脂腺，且在切口處顯示出更致密的膠原纖維。

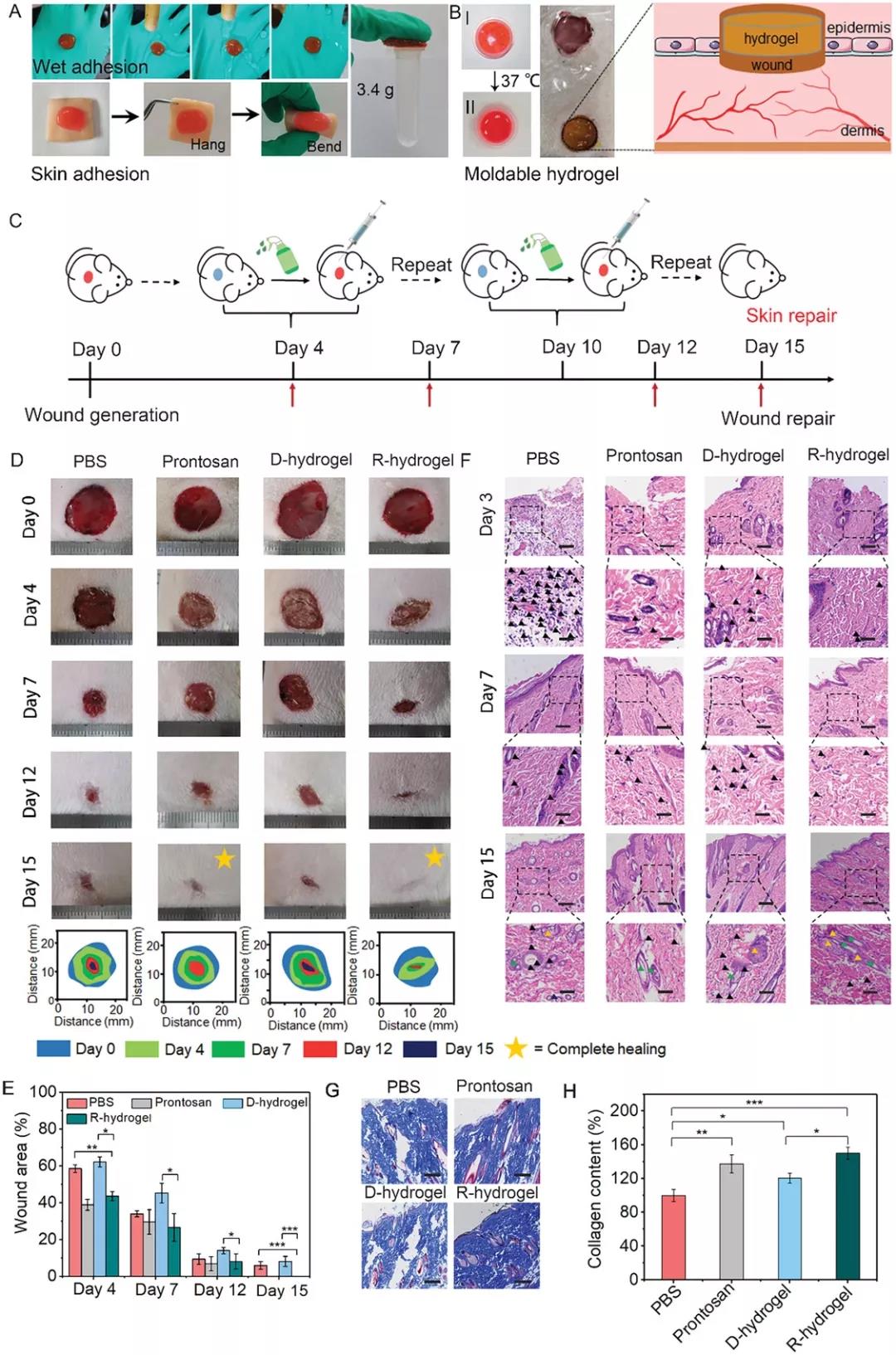

圖4，2-FBC水凝膠的黏附行為和體內傷口愈合效果。A）沖洗后，2-FBC水凝膠牢固地粘附在橡膠手套上，可以承受3.4 g的負荷。B）2-FBC水凝膠可成型。C）2-FBC水凝膠傷口處理過程示意圖。D）用PBS（pH 7.4），市售傷口敷料Prontosan，D-水凝膠（將2-FBC水凝膠注射到傷口區域然后進行手術切除）和R-水凝膠（將2‐FBC水凝膠注入傷口區域并通過半胱氨酸誘導的溶出去除）。F）每個治療組傷口組織的H＆E染色組織學圖像。G）在第15天皮膚組織再生的Masson染色組織學圖像。H）基于Masson染色的不同治療組中的膠原含量。結論：總之，作者開發了一系列新的由CKC反應和硼酸酯組成的C=C雙鍵組成的串聯動態共價鍵，用于構建具有快速膠凝和半胱氨酸特定按需溶解特性的水凝膠敷料。水凝膠可注射，可自我修復，可通過形成TzB復合物而被半胱氨酸特異性降解。當用作傷口敷料來治療全層傷口時，水凝膠可在數秒內迅速閉合傷口，還能按需溶解以更換敷料。這種動態水凝膠為傷口敷料開辟新途徑，并進一步擴大基于Knoevenagel縮合反應的動態水凝膠的應用。
