失乐园在线观看 I 日韩精品久久一区二区三区 I 国产福利影视 I 17婷婷久久www I 91青青草视频 I 国产激情一区 I sm成人免费看www软件 I 懂色av网站 I 国模私拍视频一区 I 91视频完整版 I 国产 中文 字幕 日韩 在线 I 欧美tv xtime I 国产偷在线 I 97超频在线观看 I 国产馆在线播放 I 成人av在线网站 I 99热香蕉 I 伊人色综合久久天天人手人婷

【主圖導讀】

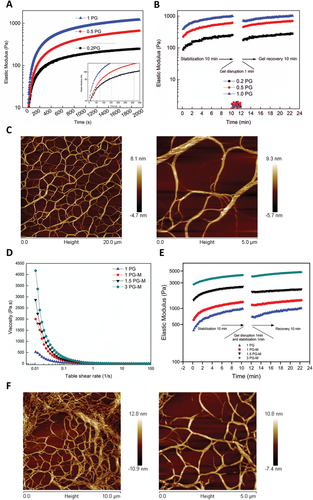

圖1 肽水凝膠（PGmatrix 和 PGmatrix-M）具有可調特性。

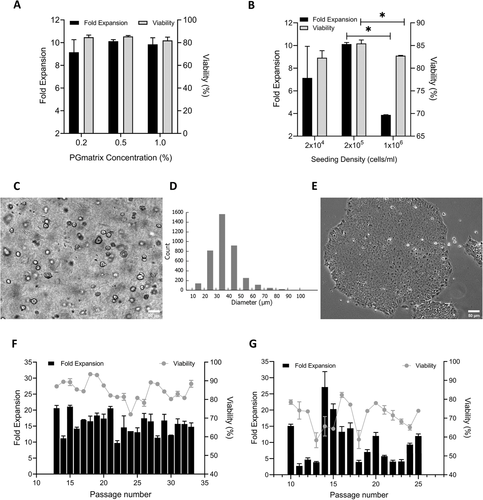

圖2 與傳統(tǒng)的 2D 方法相比，PGmatrix 水凝膠顯示出優(yōu)越的 hiPSC 維護。

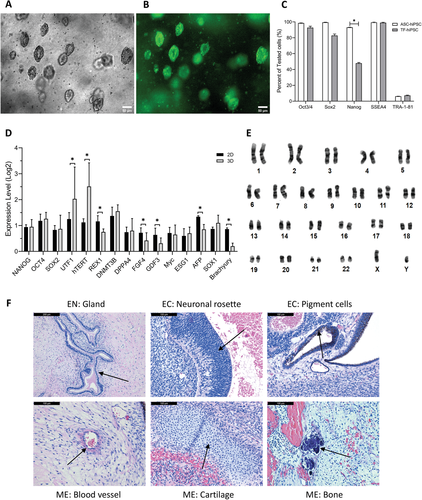

圖3 ASC-hiPSCs 在 3D PGmatrix 水凝膠中長期培養(yǎng)期間保持多能性。

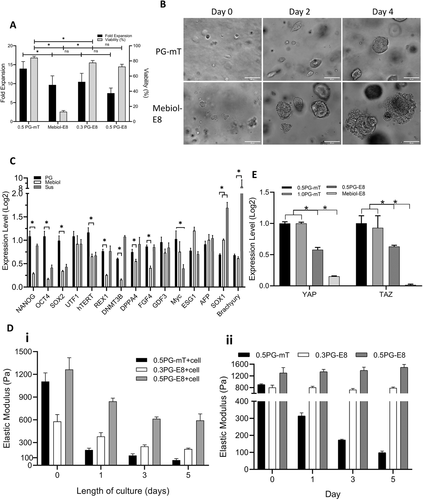

圖4 與基于 3D PEG 的水凝膠相比，3D PGmatrix 水凝膠中的 hiPSC 顯示出優(yōu)異的特性。A) ASC-hiPSCs 在含有 mTESR1 (0.5 PG-mT) 的 3D PGmatrix (0.5%) 中比在含有 E8 培養(yǎng)基 (Mebiol-E8) 的 3D Mebiol 凝膠中生長得更好。

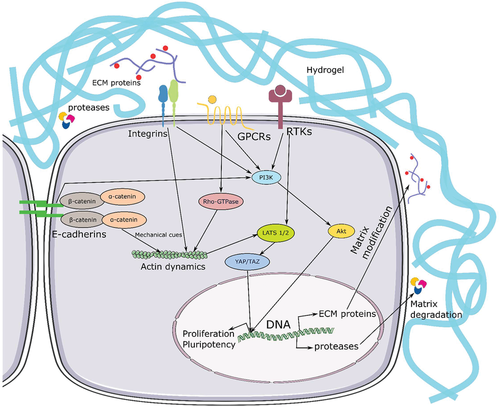

示意圖1 3D PGmatrix 水凝膠中 hiPSC 生長和多能性維持的擬議機制。

細胞通過分泌蛋白酶作為基質降解酶和 ECM 蛋白來積極改變周圍的 3D 微環(huán)境。這些修飾通過細胞間接觸（E-鈣粘蛋白）和旁分泌信號分子促進細胞遷移和信號傳導。除了可溶性因子信號外，來自細胞-基質或細胞-細胞粘附的物理（機械強度）線索影響肌動蛋白-肌球蛋白細胞骨架并通過 Hippo 途徑發(fā)送信號，最終影響機械敏感 YAP/TAZ 基因的表達，以調節(jié)和維持 hiPSC 的增殖和多能性，以實現(xiàn) hiPSC 的長期維持。GPCRs——G蛋白偶聯(lián)受體和RTKs——受體酪氨酸激酶。

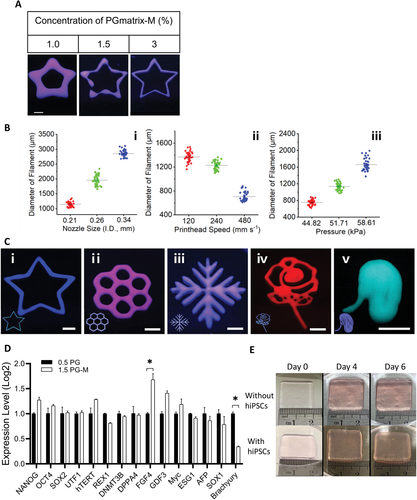

圖5 PGmatrix-M 作為生物墨水的可印刷性和 hiPSCs 性能。A) PGmatrix-M 在不同濃度下的打印分辨率。B) i) 噴嘴尺寸、ii) 打印頭移動速度和 iii) 打印壓力對 PGmatrix-M bioink 可打印性的影響。C)不同圖案的生物打印 PGmatrix-M 結構 (3%)。比例尺。5 毫米。D)在 1.5% PGmatrix-M (1.5 PG-M) 中培養(yǎng)的 ASC-hiPSC 與在 0.5% PGmatrix (0.5 PG) 中培養(yǎng)的那些相比，在多能性相關基因中沒有表現(xiàn)出主要的表達模式差異。E) PGmatrix-M 構建體在有或沒有 hiPSCs 的情況下保持穩(wěn)定至少 6 天（在第 6 天之前破壞構建體以收集細胞以進行進一步分析）。

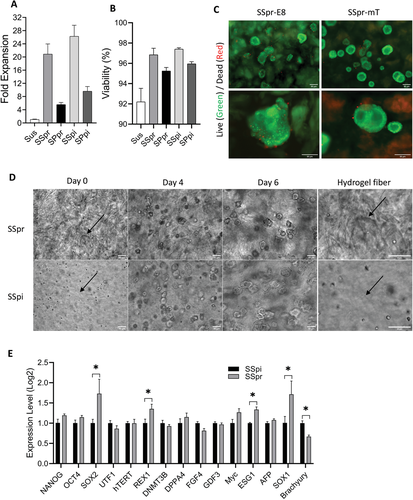

圖6 生物打印過程并未顯著影響封裝在 PGmatrix-M bioink 水凝膠中的 ASC-hiPSC 的生長性能。

【總結】

用于高效生理形成 hiPSC 球體的最佳 3D 培養(yǎng)條件和可調通用肽水凝膠 (PGmatrix-M) 已開發(fā)，具有一致的細胞生長（15-25 倍）和高于 95% 的高細胞活力和穩(wěn)定的遺傳完整性。在測試范圍內，hiPSCs 的生長性能與 PGmatrix 或 PGmatrix-M 的機械（即強度和粘度）和形態(tài)（即孔徑）特性顯著無關。PGmatrix 和 PGmatrix-M 都是用于自我更新細胞如 hiPSCs 3D 培養(yǎng)（單細胞或球體）和長期維護的優(yōu)質支架水凝膠；然而，PGmatrix-M 表現(xiàn)出大規(guī)模凝膠強度、高粘度和快速自愈動力學，適用于通過移液或生物打印來生理形成 hiPSCs 球體，無需光、化學或離子交聯(lián)劑。擠出生物打印后 hiPSC 的存活率為 96%，細胞活力在 0 和 24 小時時高于 94%，這表明 PGmatrix-M 在打印過程中為 hiPSC 提供了最大的保護。PGmatrix-M 具有 hiPSC 的潛力，可用于下游應用的工業(yè)規(guī)模單細胞或球體制造。該研究表明，細胞的凝膠降解能力強烈有利于 hiPSC 的生長性能，推測這種關系與 Hippo 信號通路和機械敏感性 YAP/TAZ 通路有關。肽水凝膠是 PGmatrix 還是 PGmatrix-M 提供的化學或生物線索也可歸因于 hiPSC 的生長仍有待研究。

本信息源自互聯(lián)網(wǎng)僅供學術交流 如有侵權請聯(lián)系我們立即刪除
