水凝膠：光固化透明質酸（BKNM-HAMA）
| 【編號】BK2020121706 | 【CAS號】cas | ||
| 【貨號】BK2020121706-02 | 【規(guī)格】 | ||
|
|||
| 價格： 登錄查看 | |||
 |
 |
產品組分
|
組分 |
性狀 |
存儲條件 |
規(guī)格 |
|
A: HAMA |
白色海綿狀 |
-20℃，避光 |
0.2 or 0.5 g/瓶 |
|
B:光引發(fā)劑 LAP |
白色粉末狀 |
室溫，避光 |
0.025 g/瓶 |
干態(tài):-20℃避光，6個月，可常溫運輸。溶液∶4℃避光,7天; -20C避光，3個月;溶液反復凍融會影響產品性能，盡量現配現用。
有效日期
生產日期見包裝。
1配制0.25%(w/v)引發(fā)劑標準溶液
(1)取10 mL PBS，加入裝有引發(fā)劑LAP的棕色瓶中{(內含0.025g LAP);2)以40-50°℃水浴加熱溶解15分鐘，期間振蕩數次;
該LAP標準液在4℃避光條件下可保存12個月。⒉配制HAMA溶液
(建議HAMA-1CK濃度為2-10 %(W/),HAMA-40OK濃度為1-3%(w/))(1）取所需質量的HAMA放入離心管;
(2)取所需體積引發(fā)劑標準溶液加入到上述離心管中;
(3)于25-50 ℃溶解1-2 h,期間不斷攪拌/振蕩;(HAMA黏度較大，溶解時問較長)(4)將HAMA溶液使用0.22um無菌針頭過濾器滅菌。
二維細胞培養(yǎng)建議
將HAMA溶液于37℃水浴避光保溫備用(防止低溫凝膠化);立即將HAMA溶液注入孔板;
(96孔板:50~100uL/孔.48孔板: 100-3CQuL/孔. 24孔板: 300-500iL/孔)以405nm光源，輻照10-30秒使凝膠化, 可通過光照時問及強度調控凝膠強度;將培養(yǎng)基加入孔中覆蓋凝膠，置于37℃培養(yǎng)箱中5分鐘,清洗樣品，吸去培養(yǎng)基;將細胞懸浮液加入到孔板中即可。根據實驗設計進行培養(yǎng)基更換、觀察拍照等操作
(操作程序無特殊要求)。
三維細胞培養(yǎng)建議
收集細胞并用37℃預熱的HAMA溶液重懸，配制細胞懸液;向孔板中加入細胞懸液;
(96 孔板:50-100uL/孔，48孔板:100~300L/孔，24孔板:300-500uL/L)以405nm光源，照射10-30秒使凝膠化,可通過光照時間及強度調控凝膠強度;提示:加入一孔固化一孔，防止細胞沉淀
>向各孔加入培養(yǎng)基，于37℃培養(yǎng)箱中5分鐘，清洗樣品，移去培養(yǎng)基;
加入新鮮培養(yǎng)基并長期培養(yǎng)。根據實驗設計進行培養(yǎng)基更換、觀察拍照、免疫熒光染色等操作〈操作程序無特殊要求)。
溫馨提示:請勿直視固化光源。
甲基丙烯�；髂z（GelMA）由于具有生物兼容性好、可見光固化的特點，已廣泛應用于細胞3D培養(yǎng)、組織工程、生物3D打印等研究領域，已有上萬篇學術論文中采用了GelMA水凝膠。團隊研制的GelMA產品具有批次穩(wěn)定、服務專業(yè)等優(yōu)點，自推出以來，已服務哈佛、劍橋、麻省理工、港大、清華、北大、浙大、上交等國內外高校的數百個課題組。

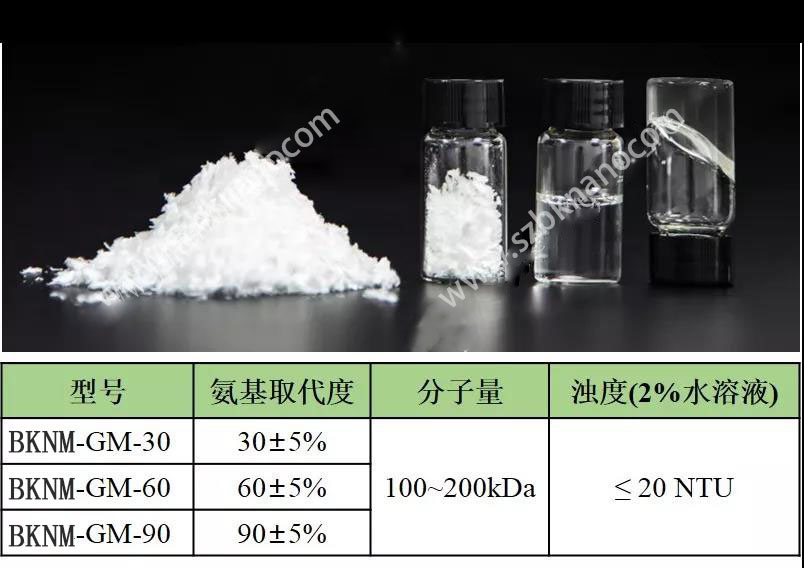

1 理化性能

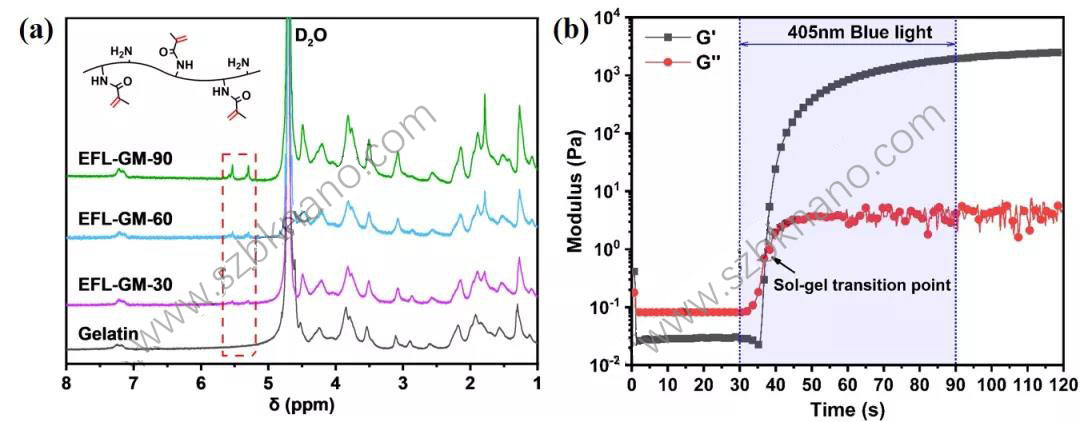

圖1 (a)三種型號GelMA核磁普；(b)GelMA（GM-90）光固化過程流變分析

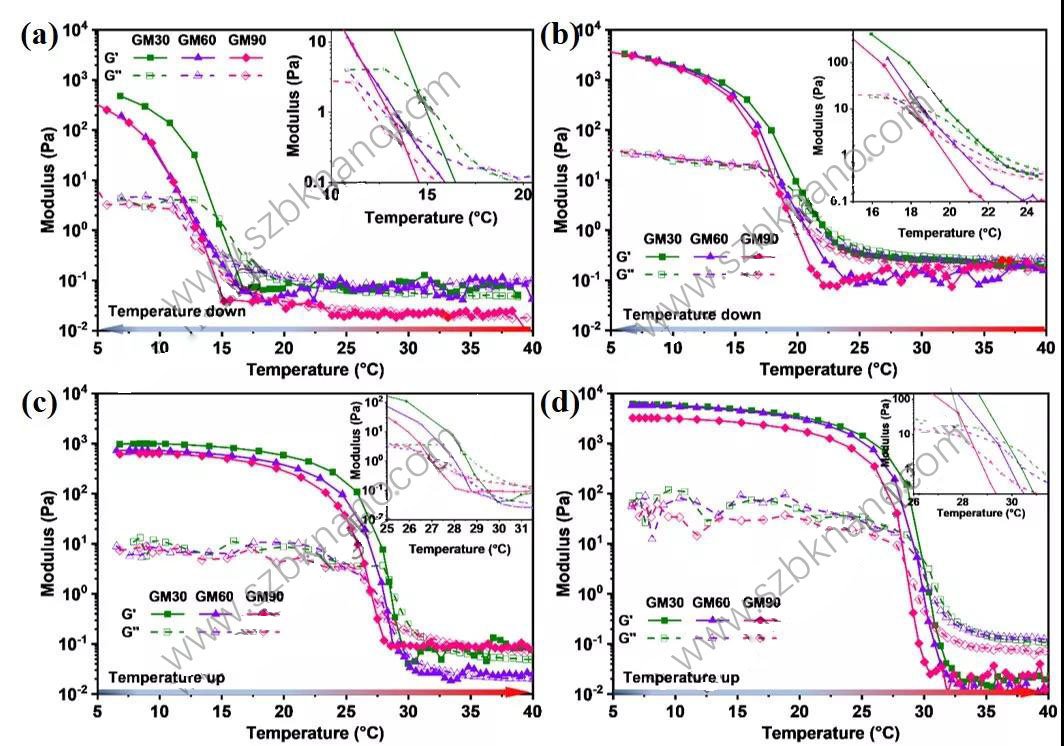

圖2 三種型號GelMA水溶液的降溫sol-gel轉變過程，GelMA濃度分別為5 % (a)和10 % (b)；及升溫gel-sol轉變過程，GelMA 濃度分別為5 % (c)和10 % (d)

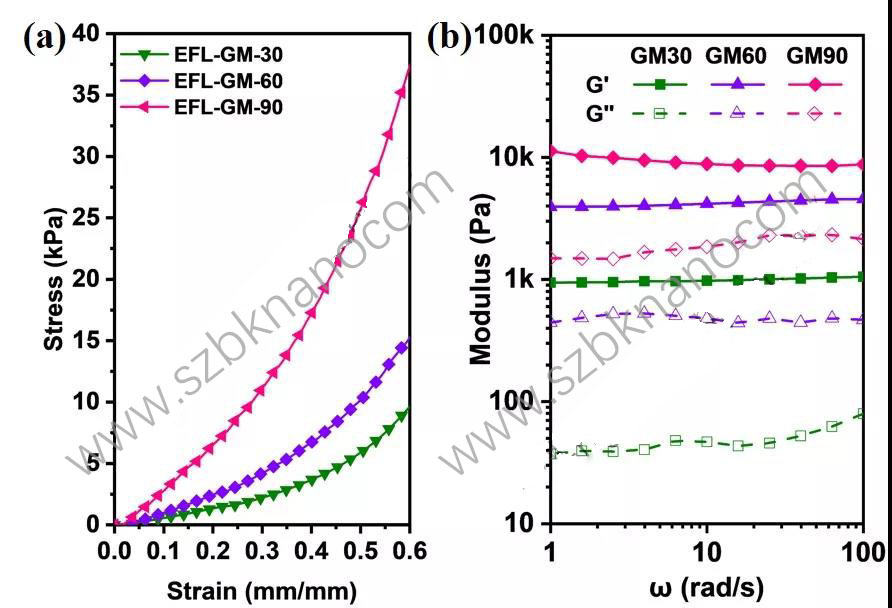

圖3 三種型號GelMA的力學測試：(a) 壓縮曲線；(b) 流變曲線（GelMA濃度為10 % w/v）
2 生物相容性

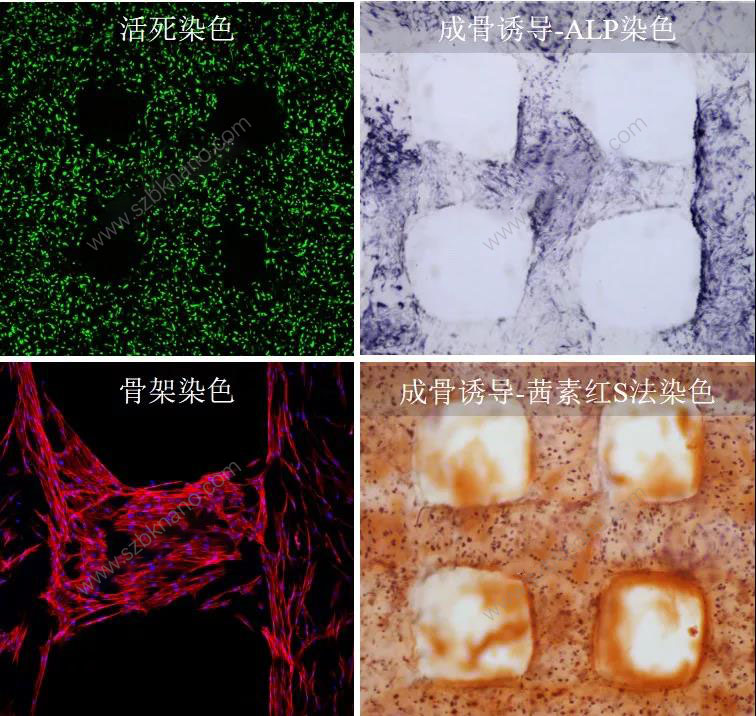

GelMA已廣泛用于干細胞、癌細胞、內皮細胞、神經細胞等各類細胞的培養(yǎng)，細胞存活率大于90%，細胞功能化良好。

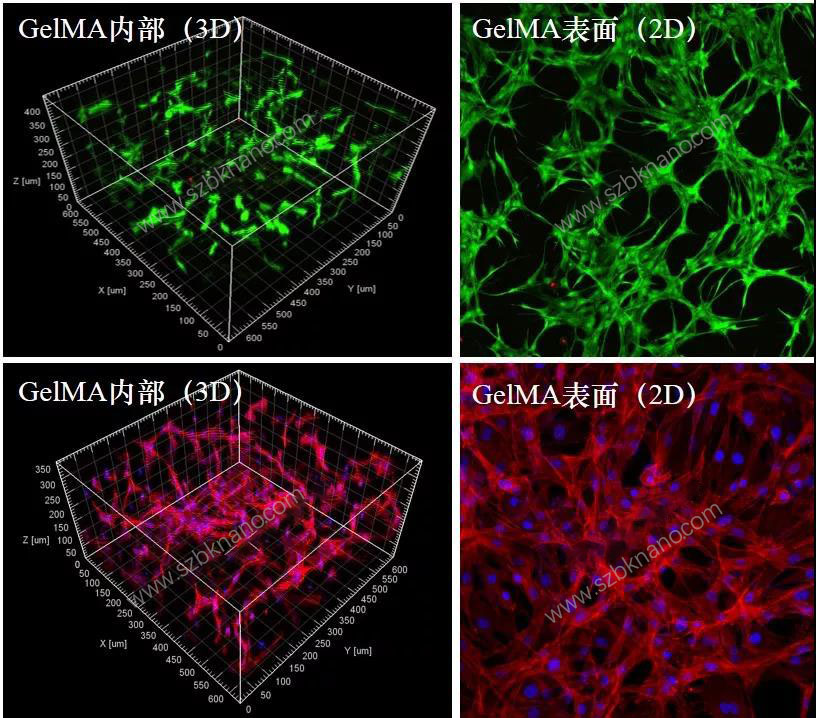

圖4 骨髓間充質干細胞（BMSC）在GelMA表面及內部培養(yǎng)效果
留言咨詢
|
| 溫馨提示：蘇州北科納米供應產品僅用于科研，不能用于人體,不同批次產品規(guī)格性能有差異。網站部分文獻案例圖片源自互聯網，圖片僅供參考，請以實物為主，如有侵權請聯系我們立即刪除。
提示說明：納米材料工藝和制備可能會有改變 所有納米材料均支持按需定制 下單前聯系客服確認產品詳細信息。 |
上一款： 沒有了...
下一款： 水凝膠：甲基丙烯�；圪嚢彼�
